von Strahlenschutzkonstruktionen

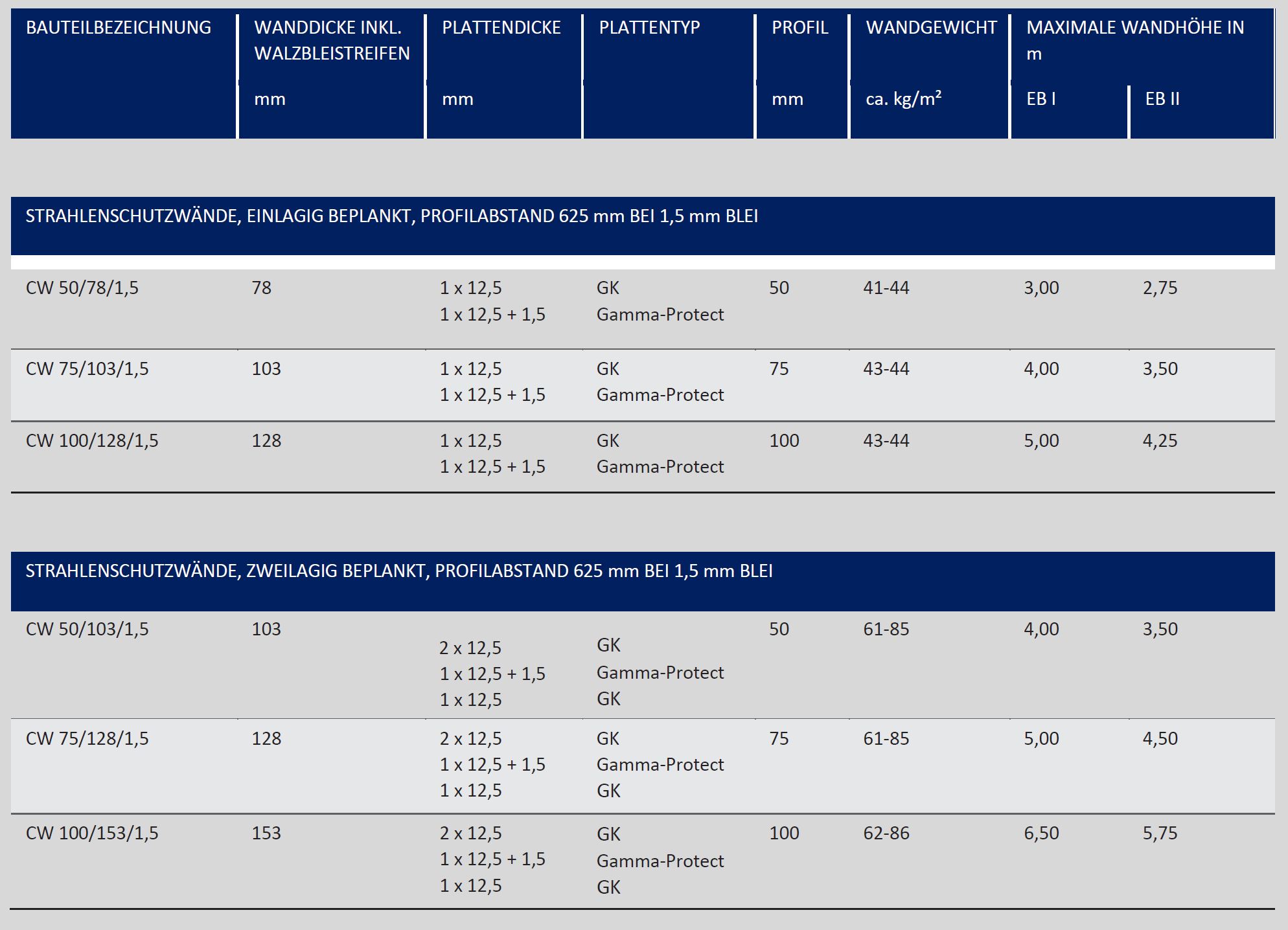

Einfachständerwände einlagig und zweilagig beplankt

* Wir empfehlen ab 2,5 mm Bleistärke den Achsabstand der Profile von 625 mm auf 312,5 mm zu reduzieren. (In Abhängigkeit zur Wandhöhe)

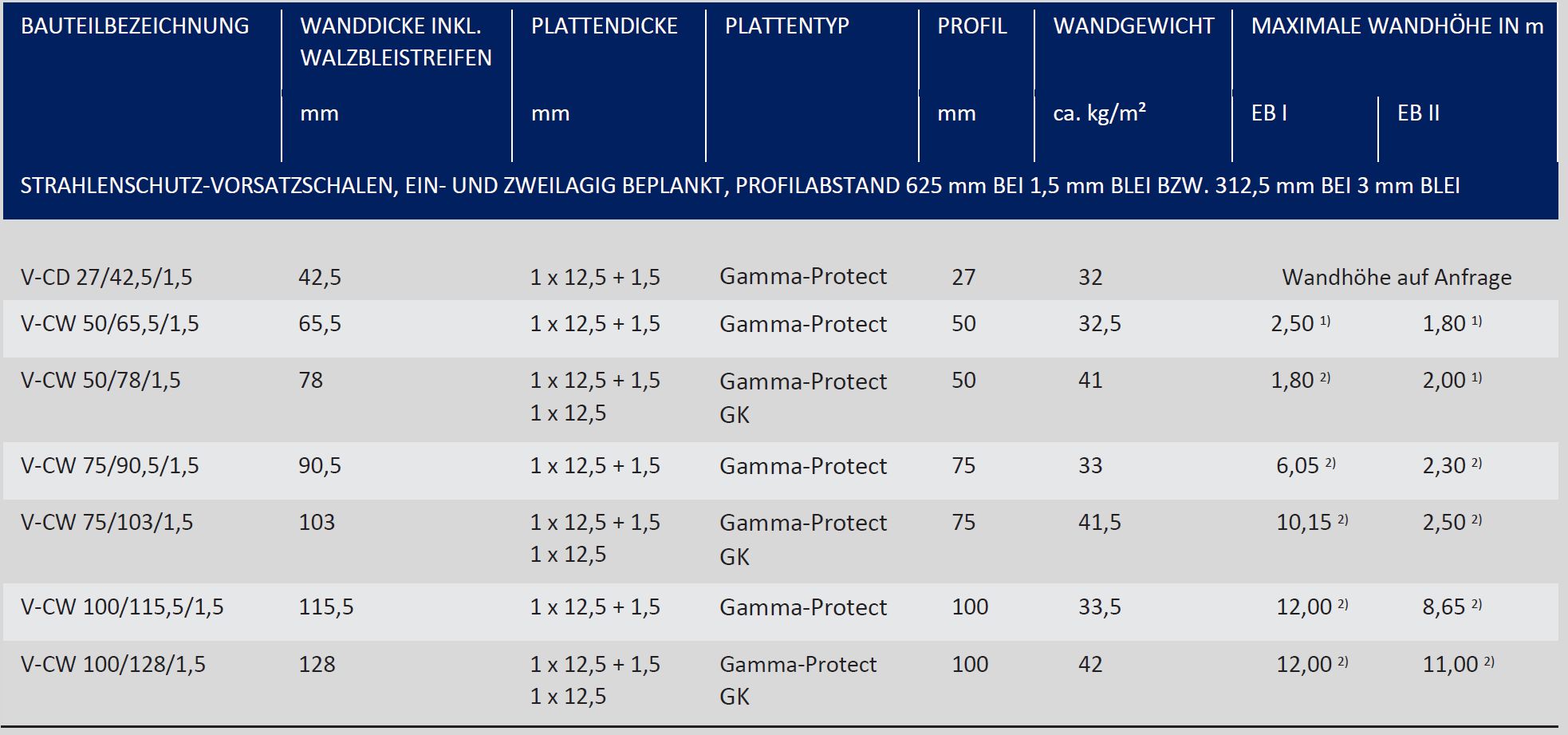

direkt befestigt

1 ) Verformung l/200, l = Höhe Vorsatzschale.
2) Verformung l/350, l = Höhe Vorsatzschale.

Einfachständerwände ein- und zweilagig Gamma-Protect

Unterkonstruktion

Die CW-Profile werden mit der offenen Seite in Montagerichtung lose bzw. unverschraubt eingestellt. Sie können zur Fixierung gecrimpert werden. Sie müssen mind. 15 mm in das UW-Profil hineinragen und sollen mindestens 15 mm Abstand zum Steg des UW- Profils haben. UW-Profile werden als Deckenanschluss bei Wandhöhen ≥ 6,50 m wie folgt verwendet:

• Flanschbreiten ≥ 60 mm
• Mindesteinstand der CW-Profile ≥ 30 mm
• Eventuell notwendige Profilstöße sind durch Verschachteln oder Verlängern mit aufgesetzten UW-Profilen herzustellen

Allgemeine Hinweise Wände

Strahlenschutzwände sind nichttragende innere Trennwände nach

DIN 18183. Sie sind beidseitig ein- oder mehrlagig beplankte Konstruktionen, die unter Beachtung der DIN 18181 hergestellt werden.

Anschlussprofile / Anschlüsse

Die UW-Anschlussprofile sind mit einem Trennwanddichtungsband an Boden und Decke dicht anzuschließen. Sie müssen die Unebenheiten der Untergründe sicher abdichten. Zur Herstellung schalldichter Anschlüsse sind die Profile seitlich mit spritzbaren Dichtstoffen an den flankierenden Bauteilen abzudichten.

CW-Anschlussprofile sind mit einem Trennwanddichtungsband anzuschließen. Die Befestigung der Profile erfolgt an Boden, Wand und Decke mit Nageldübeln, Bolzen oder anderen für den jeweiligen Untergrund geeigneten Befestigungsmitteln (es ist keine AbZ notwendig). Der Abstand der Befestigungsmittel beträgt max. 1 m. CW-Wandanschlussprofile sind mindestens an drei Stellen (oben, Mitte, unten) zu befestigen. Bei Brandschutzanforderungen und großen Wandhöhen können abweichende Befestigungsabstände erforderlich werden.

Strahlensichere Ausbildung der Anschlüsse an flankierende Bauteile:

• 50 mm breite Walzbleistreifen dicht an flankierende Bauteile anarbeiten
• Bei Wandecken mit innen- oder außenliegenden Strahlenschutzplatten Gamma-Protect ist auf eine durchgehende Bleiabschirmung zu achten.

Beplankung

Bei ein- und mehrlagigen Beplankungen sind alle Plattenlagen vertikal und horizontal mit Versatz auszubilden:

• Querstöße in einer Beplankungslage sind mit einem Abstand von ≥ 400 mm auszuführen.

• Querstöße zwischen mehreren Beplankungslagen müssen mit deutlichem Versatz ausgeführt werden.

• Querfugen von einlagig beplankten Wänden sind mit einem Profil zu hinterlegen.

• Kreuzfugen sind nicht zulässig.

Bei mehrlagigen Beplankungen sind alle Fugen und Anschlüsse durch Verspachteln zu verschließen. In den unteren Plattenlagen müssen dabei weder die Querfugen angefast, noch die Befestigungsmittel verspachtelt werden.

Die Montage der Strahlenschutzplatten Gamma-Protect erfolgt auf der Seite der Strahlenquelle. Gamma-Protect-Platten stehen direkt auf dem Fußboden.

Die strahlensichere Abdeckung aller Flansche der CW- und UW-Profile sowie der Querfugen erfolgt mit ≥ 50 mm breiten Walzbleistreifen. Bei einlagiger Beplankung sollte die Querfuge mit Bleistreifen und einem Profilstück (sichert den Bleistreifen) hinterlegt werden. Die Dicke der Walzbleistreifen muss dem Bleigleichwert der Wandfläche entsprechen.

Walzbleistreifen selbstklebend

• Standardbreite 50 mm

• Dicke von 0,5 bis 3,0 mm

• in Stufen von 0,5 mm

• vor der Verarbeitung anwärmen

Bei mehrlagigen Beplankungen und einem Profilabstand ≤ 312,5 mm ist auf einen Fugenversatz zwischen den Plattenlagen zu achten. Bei mehrlagigen Beplankungen mit Gamma-Protect und einem Profilabstand ≤ 625 mm ist jede zweite Längsfuge deckungsgleich. Zusätzlich ist ein Bewehrungsstreifen einzuspachteln.

an Strahlenschutzwände als Einfachständerwände

Unterkonstruktion

Die CW-Profile werden mit der offenen Seite in Montagerichtung lose bzw. unverschraubt eingestellt. Sie können zur Fixierung gecrimpert werden. Sie müssen mind. 15 mm in das UW-Profil hineinragen und sollen mindestens 15 mm Abstand zum Steg des UW- Profils haben. UW-Profile werden als Deckenanschluss bei Wandhöhen ≥ 6,50 m wie folgt verwendet:

• Flanschbreiten ≥ 60 mm
• Mindesteinstand der CW-Profile ≥ 30 mm
• Eventuell notwendige Profilstöße sind durch Verschachteln oder Verlängern mit aufgesetzten UW-Profilen herzustellen

Die Randabstände der Verschraubung von kartonummantelten Kanten betragen ≥ 10 mm und von Schnittkanten ≥ 15 mm.

Der Befestigungsabstand der Platten an den CW-Profilen beträgt 250 mm. Bei mehrlagigen Beplankungen darf und soll der Schraubabstand der unteren Lagen auf 750 mm verdreifacht werden. Siniat Gipsplatten sind mit Schnellbauschrauben an den CW-Profilen zu befestigen. Die Länge der Schrauben richtet sich nach der gesamten Beplankungsdicke. Die Schrauben jeder Lage müssen das Profil mindestens 10 mm durchdringen.

Bei Bleidicken > 3 mm erfolgt die Befestigung mit Schnellbauschrauben TB. Alle Befestigungsmittel sind rechtwinklig zur Plattenebene einzutreiben und oberflächenbündig zu versenken, ohne dass der Karton durchtrennt wird.

• Gamma-Protect ≤ 2,5 mm Bleifolie, einlagig Schnellbauschrauben TN 25 mm, zweilagig Schnellbauschrauben TB 45 mm

• Gamma-Protect > 2,5 ≤ 4 mm Bleifolie, einlagig Schnellbauschrauben TN 35 mm, zweilagig Schnellbauschrauben TB 55 m

Durch die Einhaltung einfacher, hygienischer Maßnahmen werden

Gefährdungen durch Blei vermieden.

Beachten Sie bitte folgende Grundregeln bei der Verarbeitung von Blei:

• Tragen Sie Handschuhe. Dies schützt vor

Verletzungen und Verunreinigungen und gewährleistet

einen sicheren Griff bei Transport und Verarbeitung.

• Waschen Sie bitte stets vor den Mahlzeiten bzw. dem Kontakt

mit Lebensmitteln und vor dem Rauchen die Hände.

• Tragen Sie eine entsprechende Schutzmaske

(mind. Staubschutzklasse P2) beim Zuschneiden von

bleikaschierten Platten (Staub- und Rauchentwicklung).

• Plattengewichte über 25 kg sollten nie von nur einer

Person bewegt werden.

• Weitere Informationen im Umgang mit Blei am Arbeitsplatz

finden Sie in den Technischen Regeln zu Blei (TRGS 505).
